Прилагане на операции за обръщане при производство на услуги за пластмасови инжекционни формовки

Операции за обръщане в производството на плесени за инжекционно формоване



Много компоненти на плесени, използвани в пластмасовата услуга за леене на инжектиране, се състоят от въртящи се повърхности. Компоненти като водещи стълбове, водещи втулки, кръгови удари, кръгови ядра, изхвърлящи щифтове и различни вал - части от типа ротационни повърхности като основна геометрия. По време на процеса на обработка на тези въртящи се повърхности е от съществено значение не само да се гарантира точността на размерите на всяка обработена повърхност, но и да се поддържат критични геометрични отклонения, включително коаксиалност и перпендикулярност между свързаните повърхности.



За тези видове компоненти, завъртане на въртене обикновено се използват като основен метод на обработка. В зависимост от специфичните изисквания на частта в приложенията за обслужване на пластмасови инжектиране, някои компоненти може да изискват допълнителни операции за смилане след първоначалния процес на завъртане, за да се постигне необходимата прецизност и покритие на повърхността.



Превръщащо оборудване в производството на плесени

Завръщането е метод за обработка, извършен на струг, където режещите инструменти премахват материал от въртящи се детайли, за да се създаде желаната форма. Налични са много видове стругове за производство на плесени, като хоризонталните стругове са най -универсалните и широко използвани в индустрията. Тези машини са използвани предимно за обработка на компоненти на плесен с външни въртящи се повърхности, включително перфорации, вложки, водещи стълбове, водещи втулки, изхвърлящи щифтове, ядра, дръжки за плесени и различни вал - компоненти от типа, от съществено значение за услугите за обслужване на пластмасови инжектиране.

Хоризонтален струг с ключови компоненти, обозначени: Хляб, карета, пост на инструмента и опашка

Стандартният хоризонтален струг се състои от няколко ключови компонента, които работят заедно, за да осигурят прецизна обработка. Хлавката служи като основен компонент на струга, задвижвайки патронника, който държи и върти детайла. Снижението на скоростта на смяна предава движението от главата към полето за захранване, като същевременно позволява на операторите да променят съотношението между основното движение и скоростта на движението на подаването чрез промени на предавката. Захранващата кутия прехвърля движението на въртене от шпиндела или на водещия винт или за подаване на пръта, което позволява различни скорости на въртене за различни операции.

Сглобяването на превоза представлява основния оперативен компонент за постигане на движение на подаване на струга. Чрез ръчни контроли операторите могат да ангажират захранващия прът, за да позволят надлъжно или напречно захранващо движение на стълба на инструмента, докато ангажирането на оловен винт позволява операции за рязане на резба. Постът на инструмента осигурява сигурна платформа за монтаж на инструменти за рязане, докато опашката обслужва множество функции, включително поддържане на по -дълги детайли с централна точка за подобряване на твърдостта, монтажните сондажни инструменти, рейдърите и крановете за обработка на дупки и резби и позволяване на леко странично компенсиране за операции за завъртане на конус.

Практически приложения за обръщане в производството на плесени

Операции за обръщане на кръгови удари



Чрез структурен анализ на различни компоненти на плесен, можем по -добре да разберем прилагането на операции за завъртане в производството на части за пулси за пластмасова услуга за формоване на инжектиране. Помислете за типична кръгла структура с обща дължина 70 мм, включваща външна повърхност, съставена изцяло от ротационна геометрия. Докато сравнително простата структура я прави напълно подходящ за операции на обръщане, по време на производствения процес трябва да се вземат предвид няколко фактора.



Тъй като този компонент функционира като удар, изискващ специфични свойства на твърдост, производственият процес трябва да включва гасене на топлинната обработка. Освен това, както монтажната секция, така и работната секция изискват висока точност на размерите и превъзходно качество на покритието на повърхността. Производствената последователност обикновено включва грубо завъртане и полу - завършване на завършване на операциите, последвани от гасене за втвърдяване на компонента и накрая смилащи операции, за да се постигнат необходимите спецификации, които са от съществено значение за надеждната ефективност на обслужването на пластмасови инжектиране.



По време на процеса на завъртане, хоризонталните стругове обикновено се използват за извършване на груба и полу - обработка на покритието на празното според техническите чертежи. Докато радиалното измерение на монтажното рамо може да бъде обърнато директно към крайния размер, всички останали размери трябва да включват подходящи надбавки за смилане за последващи операции. След обработката на топлината, за да се втвърди компонентът, външното цилиндрично смилане постига крайните размери, последвано от ръчно полиране и подготовка на ръба от квалифицирани техници, за да се получат идеалната работна повърхност и чифтосващи повърхности, необходими за оптимална работа на плесен.

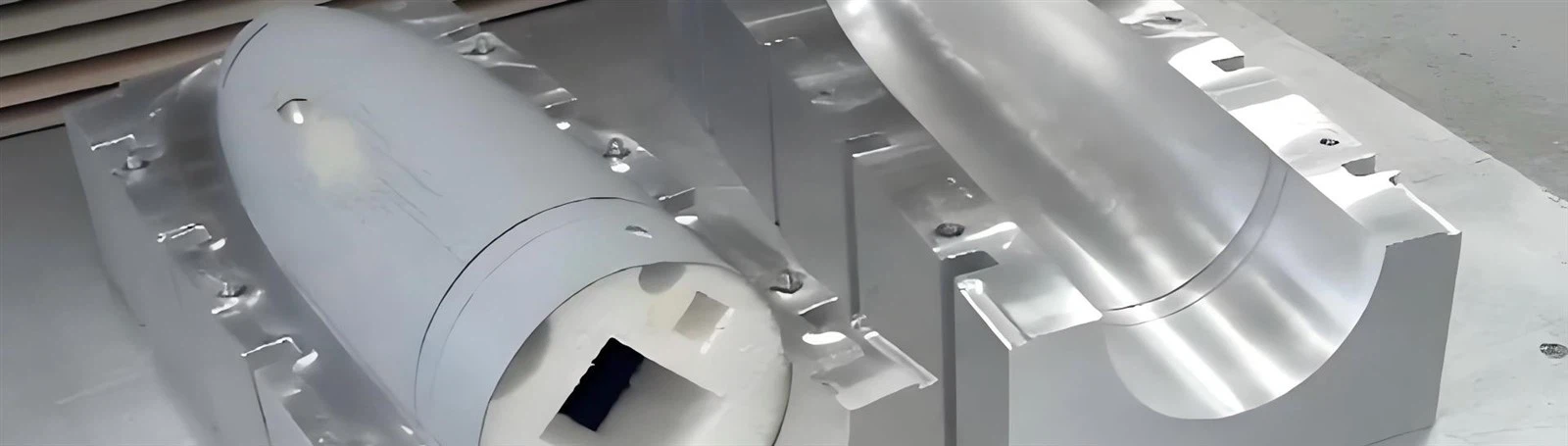

Завъртане на операциите за кръгови съединения умира

Циркулярното заслабване и пронизващите комбинирани умиращи представляват по -сложни компоненти в инструментариите за обслужване на пластмасови инжекционни формовки. С обща височина 50 мм и повърхности, съставени изцяло от ротационна геометрия, тези части проявяват малко по -сложност от прости кръгови удари, но остават напълно подходящи за операции на завъртане. Тъй като съединението умира, изискващи специфични свойства на твърдост, тези компоненти претърпяват гасене на топлинната обработка по време на производството.

Кръст - Секция на матрица на кръгово съединение, показваща както вътрешни, така и външни повърхности, изискващи операции на завъртане

Външният диаметър функционира като удар, а вътрешният диаметър, служещи като матрицата, и двете изискват висока радиална точност на размерите и качество на повърхността. Тези критични размери изискват надбавки за смилане след груби и полу - завършват операции за завъртане. Диаметърът на отвора за изпускане и диаметърът на платформата за монтаж могат да бъдат обърнати директно към крайни размери. След топлинната обработка, за да се втвърди компонентът, външната перфораторна повърхност на секцията, вътрешната повърхност на матрицата на пробиващата секция и частите на режещия ръб претърпяват операции за смилане, за да се постигнат необходимите спецификации за надеждни приложения за обслужване на пластмасови инжекционни формовки.

Асортимент от стандартизирани компоненти на плесен, включващи въртящи се повърхности

Понастоящем завъртане на операциите в типичните съоръжения за производство на плесени са запазени предимно за не - стандартни компоненти на плесени като кръгли перфорации, кръгови матрици и персонализирани кръгови вложки. Тези операции служат главно като груби и полу - процеси на обработка на завършек, подготвяйки компоненти за последващи операции за довършителни работи, които постигат окончателните допустими отклонения и повърхностни качества, изисквани от съвременните приложения за обслужване на пластмасови инжектиране.

Интеграция със съвременни производствени технологии

Еволюцията на технологията за обръщане продължава да напредва заедно с развитието на изискванията за обслужване на пластмасови инжекционни формоване. Съвременните центрове за завъртане на ЦПУ сега включват усъвършенствани функции като инструменти на живо, Sub - шпиндела и възможности за много -, което позволява да се произвеждат сложни геометрии в единични настройки. Тази интеграция намалява обработката, подобрява точността и намалява общото време за производство на критични компоненти на плесен.



Модерен център за завой на ЦПУ с възможности за инструменти на живо



Разширени инструменти за рязане за обработка на втвърдени стомани от инструменти

Контролът на температурата по време на операциите на завъртане става все по -важен, особено при обработката на PRE - Втвърдени стомани от инструменти, които обикновено се използват в инструментариите за обслужване на пластмасови инжектиране. Разширените охлаждащи системи и материали за рязане на инструменти, включително поликристален диамант (PCD) и кубичен бор нитрид (CBN), позволяват ефективна обработка на втвърдени материали, като същевременно поддържат стабилността на размерите и качеството на повърхността.

Внедряването на в - системи за измерване на процесите на съвременното оборудване за завиване позволява реално - наблюдение на времето и регулиране на критичните размери по време на обработката. Тази способност се оказва особено ценна при производството на високи - прецизни компоненти за приложения за обслужване на пластмасови инжекционни формоване, при които тесните допустими отклонения директно влияят на качеството на частта и дълголетието на плесени.

Осигуряване на качеството в обърнати компоненти на плесен

Контролът на качеството на завъртаните компоненти на плесен се простира извън основната проверка на размерите. Анализът на текстурата на повърхността с помощта на усъвършенствана профилометрия гарантира, че функционалните повърхности отговарят на спецификациите за устойчивост на износване и характеристиките на потока на материала, критични за ефективността на обслужването на пластмасови инжектиране. Геометричната проверка на толерантността с помощта на координатни измервателни машини (CMMS) потвърждава, че коаксиалността, перпендикулярността и изискванията за цилиндричност се изпълняват последователно през производствените партиди.

Координатна измервателна машина (CMM) Проверка на точността на размерите на обърнатите компоненти на плесен

Не - Разрушителни методи за тестване, включително проверка на магнитни частици и ултразвуково тестване, проверяват целостта на обърнатите компоненти, преди да влязат в услуга в приложения за обслужване на пластмасови инжекционни формовки. Тези техники за проверка откриват потенциални дефекти, които биха могли да доведат до преждевременна повреда по време на високото налягане -, високо - температурни условия, срещани по време на операции за инжекционно формоване.

Документацията и проследяването на превърнатите компоненти на плесен стават все по -важни в системите за управление на качеството. Цифровите записи на параметрите на обработка, резултатите от проверката и сертификатите за материали гарантират, че историята на производството на всеки компонент може да бъде проследена през целия му експлоатационен живот, като подкрепя инициативите за непрекъснато подобрение в операциите за обслужване на пластмасови инжектиране.

Развитие на технологията за обръщане на технологията за производство на плесени

Възникващите технологии продължават да преобразуват операциите за завъртане в производството на плесени за приложения за пластмасови инжекционни формовъчни приложения. Алгоритмите за изкуствен интелект и машинно обучение сега оптимизират параметрите за рязане в реални - време, адаптирайки се към вариациите на материалите и износване на инструменти, за да поддържат постоянно качество, като същевременно се увеличи производителността. Тези системи анализират огромни количества от исторически данни за обработка, за да прогнозират оптимални условия за обработка на нови компоненти, намаляване на времето за развитие и подобряване на първия - процент на успех на статията.

Хибридните производствени системи, комбиниращи адитивни и изваждащи процеси, предлагат нови възможности за създаване на сложни компоненти на плесени. Тези машини могат да натрупат материал чрез насочено отлагане на енергия или сливане на прахово легло, след което да извършат операции за завъртане, за да постигнат крайни размери и повърхностни облицовки. Този подход дава възможност за производство на конформни канали за охлаждане и други усъвършенствани функции, които подобряват възможностите за обслужване на пластмасови инжектиране.

Интеграцията на Industry 4.0 концепции в операции за обръщане улеснява реалната комуникация във времето между машини, инструменти и корпоративни системи. Тази свързаност дава възможност за прогнозна стратегии за поддръжка, които свеждат до минимум непланираното време за престой, автоматично управление на живота на инструмента, което осигурява постоянно качество и динамично планиране, което оптимизира използването на ресурсите в цялото пластмасово съоръжение за производство на инжектиране на леглото.

Тъй като устойчивостта на околната среда става все по -важна, операциите за преобразуване на плесени продължават да се развиват към по -еко - приятелски практики. Минималното количество смазване (MQL) и криогенното охлаждане намаляват въздействието на околната среда на рязането на течности, като същевременно поддържат или подобряват производителността на обработката. Енергията - Ефективни дизайни на машини и регенеративните спирачни системи намаляват консумацията на енергия, допринасяйки за по -устойчиви операции за обслужване на пластмасови инжектиране като цяло.

Продължителният напредък на технологията за обръщане гарантира, че този основен процес на обработка ще остане от съществено значение за производството на високи - качествени компоненти на плесен за приложения за обслужване на пластмасови инжекционни формоване, като подкрепя текущата еволюция на индустрията към по -голяма точност, ефективност и устойчивост.

Материални съображения при завъртане на операциите за компоненти на плесен

Изборът на подходящи материали за компоненти на плесен значително влияе върху операциите на обръщане при производството на услуги за пластмасови инжекционни формоване. Различните материали проявяват различни характеристики на обхвата, които влияят на избора на инструменти, параметрите на рязане и цялостната ефективност на процеса.

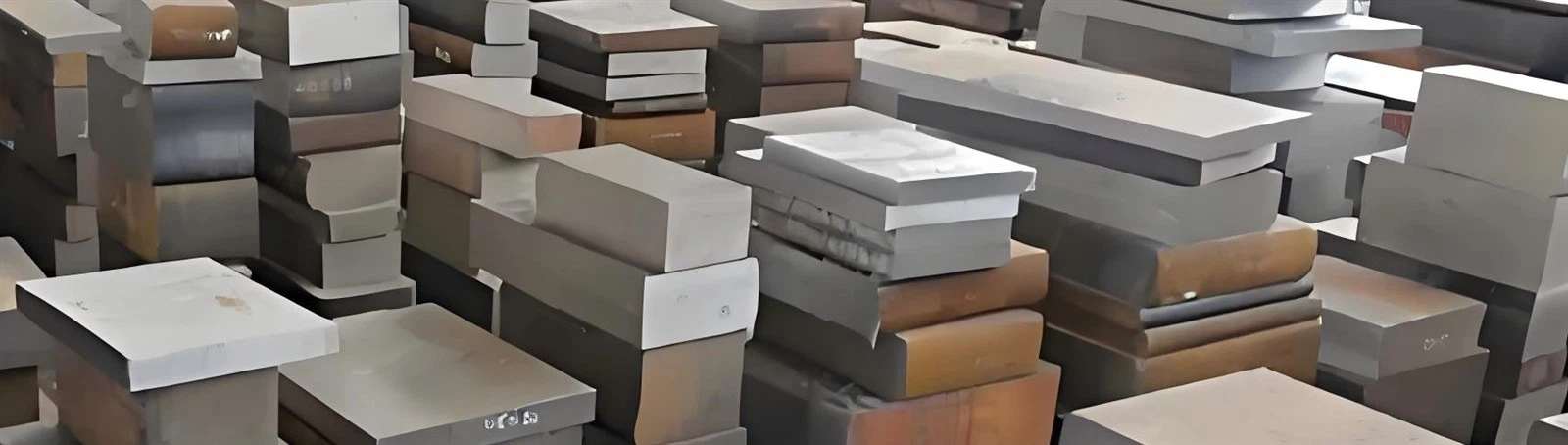

Асортимент от формирани материали с различни характеристики на обработваемост

Стоманите от инструменти, като P20, H13 и S7, остават най -често използваните материали за компоненти на плесени поради отличната си комбинация от твърдост, здравина и устойчивост на износване. Въпреки това, тяхната обработка варира значително в зависимост от условията на топлинна обработка. Pre - Втвърдени стомани от инструменти (обикновено 30-40 HRC) предлагат добра обработка за операции на обръщане, докато напълно втвърдените стомани (50-60 HRC) изискват специализирани инструменти и техники за рязане.

Неръждаемите стомани, използвани за форми, изискващи устойчивост на корозия, представляват уникални предизвикателства при операциите на обръщане поради работата им - Характеристики на втвърдяване. Правилните параметри на рязане и геометрията на инструмента са от съществено значение за предотвратяване на прекомерно износване на инструмента и поддържане на точността на размерите. Високите - Инструментите за скоростна стомана (HSS) са подходящи за материали с по -ниска твърдост, докато инструментите за карбид, керамика или CBN са необходими за по -твърди материали и по -високи скорости на производство.

Фактори на разходите за обръщане на операции за производство на плесени

Оптимизацията на разходите при завъртане на операциите за компоненти за обслужване на пластмасови инжектиране включва балансиране на няколко фактора, включително използване на машини, разходи за инструменти, труд и ефективност на процеса. Докато центровете за завиване на ЦПУ представляват значителна капиталова инвестиция, тяхната способност да произвеждат сложни компоненти с минимална интервенция на оператора често води до по -ниска за - частни разходи за средни до висок обем на производство.

Разходите за инструменти представляват значителна част от разходите за завъртане на операциите. Изборът на режещи инструменти трябва да отчита не само първоначалната покупна цена, но и живота на инструмента, процента на премахване на материали и необходимостта от специализирани геометрии. Разширените материали за инструменти като карбид и CBN предлагат по -дълъг живот на инструмента и по -високи скорости на рязане, често компенсирайки по -високите им първоначални разходи чрез повишена производителност и намалено време за смяна.

Оптимизацията на процесите, включително прилагането на високи техники за обработка на скорост на скорост и намаляване на времето за настройка чрез бързо - Промяна на системите за инструменти, допълнително допринася за намаляване на разходите. Като свежда до минимум не - стойност - Добавени дейности и максимално използване на шпиндела, производителите на плесени могат да постигнат значителни икономии на разходи при операции на обръщане, като същевременно поддържат високата точност, необходима за приложения за обслужване на пластмасови инжектиране.
