Пластмасово шприцоване
Защо мухълът се нуждае от охлаждане? Тъй като ние знаем, че условията на охлаждане влияят върху времето на цикъла, размерите на части, повърхностното покритие и деформацията. Времето за охлаждане на формовете е най-големият принос за цялостното време на цикъла, може да бъде като две трети или 70-80% от общото време на цикъла.
Поради тази причина проектирането на ефективна охладителна верига може да намали времето за охлаждане, освен че равномерното охлаждане подобрява качеството на детайла, като намалява остатъчното напрежение, стабилността на топлопренасянето и точността на частта след охлаждане.
Защо плъзгачите се нуждаят от охлаждане?
Някои продукти имат дълъг размер, който се нуждае от плъзгач, за да се предотврати образуването на напрежения, остатъчното напрежение и стабилността на свиваемото поведение, поради което плъзгачът се нуждае от охлаждане.
Строителство на охладителни смеси

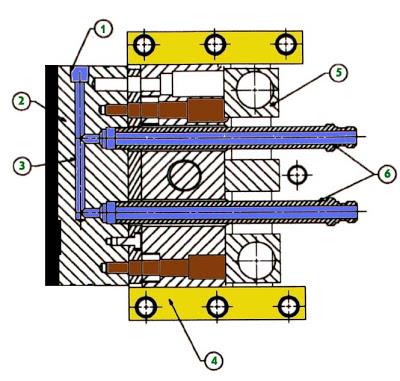

Фигурата по-долу показва охладителната конструкция на плъзгача от горната страна.
Номерът на анотацията в горната част на изображението показва част от плъзгача, те са
1. Включете
2. Вмъкване на плъзгача
3. Тръба за охлаждане
4. Ръководство Rel на плъзгача core
5. Плъзгач на блокиращия блок
6. Дълги зърна
Тръбата със син цвят показва поток от вода при работа на охлаждането. Част 1 част (Plug) предотвратява притока на вода отстрани на плъзгачите.
Когато проектирате зърното, уверете се, че зърното е достатъчно дълго, за да достигне външната страна на основата на матрицата.

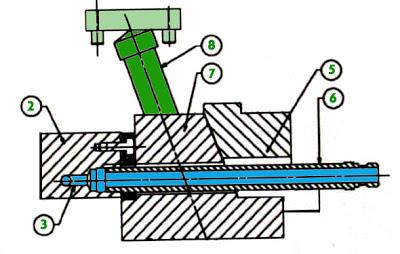

За да разберете по-добре погледнете картинката по-долу, на тази снимка все още е показано охлаждане на плъзгача от лявата страна.
Допълнителен брой плъзгащи се части са
7. плъзгача ядро (тази част е една от главната част на плъзгача, където е прикрепена плъзгащата се вложка)
8. Ъглов плъзгач (основната функция на ъгловото е да смените движещата се 90 градуса, така че плъзгачът може да се движи)
